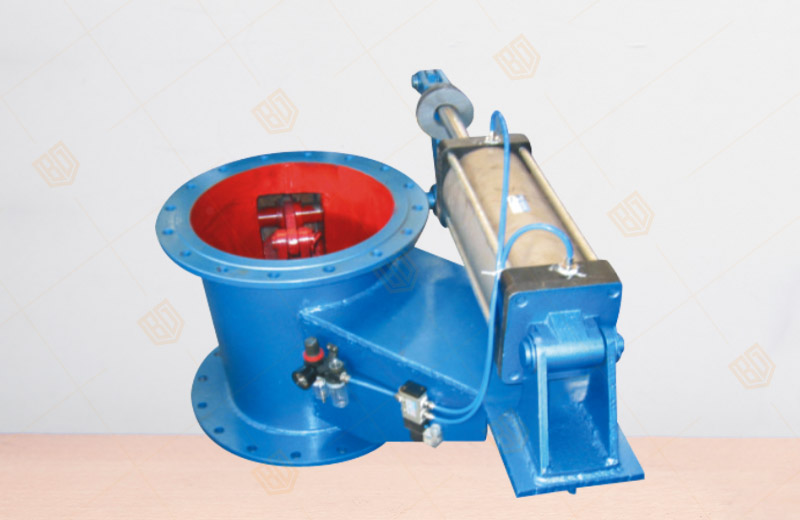

XH40W-4氣動鐘形卸灰閥
產品概況
產品型號：XH40W-4
公稱通徑：DN200~800mm
公稱壓力：PN0.4~0.8MPa
適用溫度：≤120℃
適用介質：含煤氣塵灰、煙氣塵灰、煤粉等干燥細粉物料
XH40W-4氣動鐘形卸灰閥主要性能：
|
型號 |
XH40W-4 |
XH40W-8 |
|||
|
公稱壓力MPa |
0.4 |
0.8 |
|||
|
密封試驗壓力MPa |
0.44 |
0.88 |
|||
|
強度試驗壓力MPa |
0.5 |
1.2 |
|||
|
啟閉時間 |
氣動驅動S |
≤15 |
驅動源 |
氣動 |
壓縮空氣0.4-0.6MPa |
|
液動驅動S |
≤25 |
液動 |
壓力油4-6MPa |
||
|
適用溫度℃ |
≤120 |
||||
|
適用介質 |
含煤氣塵灰、煙氣塵灰、煤粉等干燥細粉物料 |
||||
XH40W-4氣動鐘形卸灰閥主要外形機連接尺寸：
|
DN |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
A |
L |
L1 |
N-&d |
|
200 |
370 |
330 |
280 |
390 |
350 |
300 |
740 |
350 |
480 |
8-18 |
|
250 |
420 |
380 |
330 |
440 |
400 |
350 |
790 |
400 |
530 |
12-18 |
|
300 |
480 |
440 |
380 |
500 |
460 |
400 |
840 |
450 |
580 |
12-22 |
|
350 |
530 |
490 |
430 |
550 |
510 |
450 |
910 |
500 |
630 |
12-22 |
|
400 |
620 |
570 |
500 |
650 |
600 |
500 |
960 |
550 |
680 |
16-22 |
|
450 |
670 |
620 |
550 |
700 |
650 |
550 |
1010 |
600 |
730 |
16-22 |
|
500 |
720 |
670 |
600 |
750 |
700 |
600 |
1060 |
640 |
770 |
20-22 |
|
600 |
835 |
700 |
700 |
865 |
810 |
700 |
1200 |
680 |
810 |
20-26 |
|
700 |
935 |
800 |
800 |
965 |
910 |
800 |
1300 |
730 |
860 |
24-26 |
|
800 |
1055 |
900 |
900 |
1083 |
1020 |
900 |
1400 |
760 |
890 |
24-30 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的XH40W-4氣動鐘形卸灰閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
